SM3 ZE 충전 불가 증상 & BCB 직접 교체했습니다.



들어가며

SM3 ZE를 타다 보면 언젠가 한 번쯤 마주칠 수 있는 충전 불가 증상, 저도 결국 겪고야 말았습니다.

처음엔 충전기 문제인가 싶었는데, 알고 보니 BCB(Battery Connection Box) 불량이었습니다. 같은 증상으로 고생하시는 분들께 도움이 되길 바라며 작업 과정을 정리해봤습니다.

---

어떤 증상이었나

• 처음에는 충전 중 끊김 증상이 간헐적으로 나타남
• 어느 순간부터는 충전을 연결해도 아무런 반응 없음
• 계기판 경고등은 따로 뜨지 않아 원인 파악이 더 어려웠음
• 완속 / 급속 충전 모두 불가

르노 공식 사업소에 정비를 맡겨봤더니, 진단기에는 딱히 나오는 게 없다며 BCB 문제일 것 같다고 했습니다. 교체하거나 폐차하는 수밖에 없다고 하더군요.

그런데 BCB 신품 교체 비용이 무려 700만 원이라고 했습니다. 현재 SM3 ZE 중고차 시세가 300만 원 선인 걸 감안하면, 현실적으로 말이 안 되는 금액이죠.

그래서 다른 방법을 찾아보기로 했습니다.

---

부품 준비

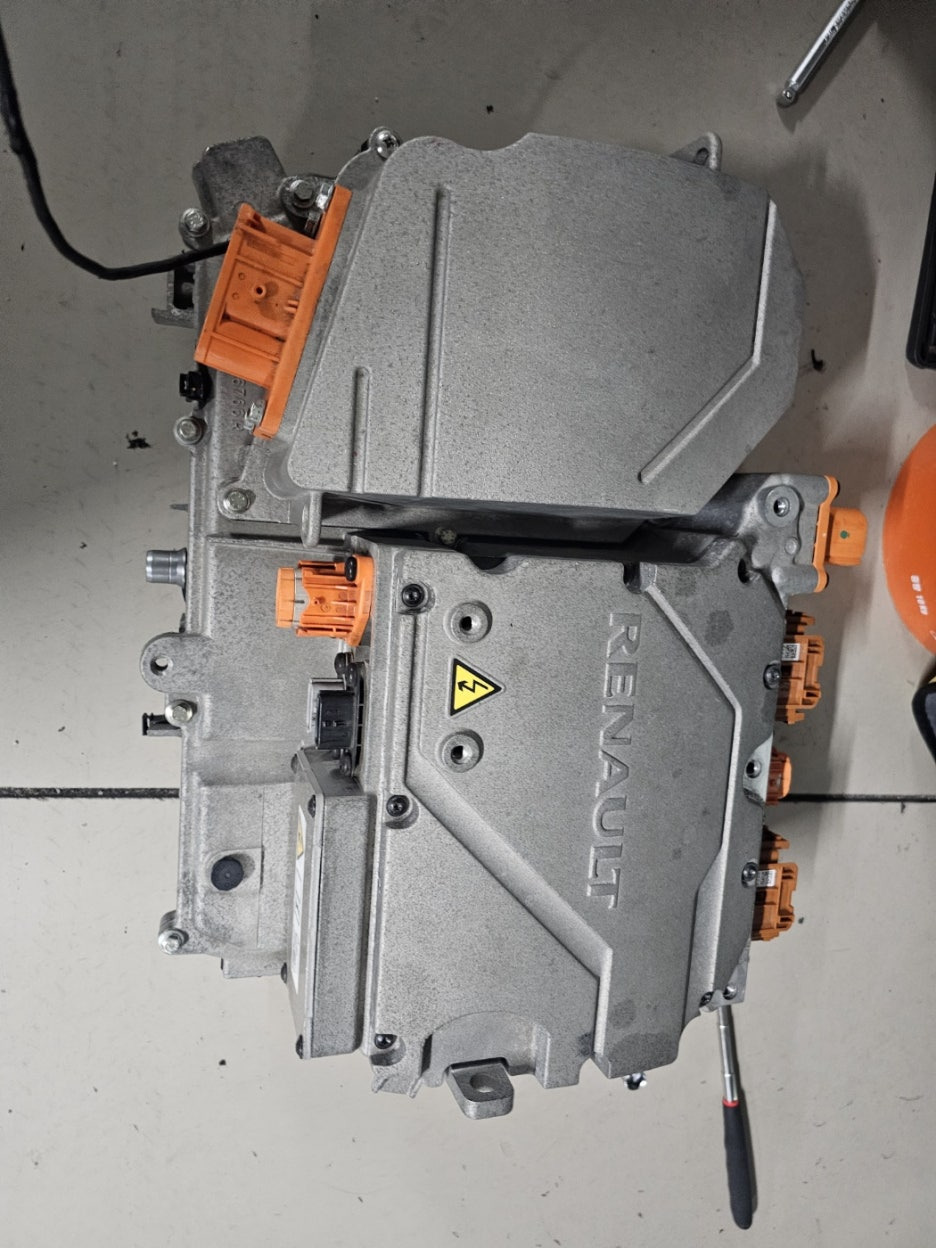

SM3 ZE는 단종 차량이라 신품 BCB 수급이 사실상 불가능합니다. 육지 폐차장을 통해 중고 BCB를 구매하고 화물로 받았습니다.

⚠️ 중고 BCB는 불량률이 있는 편입니다. 이게 나중에 꽤 중요한 포인트가 됩니다.

출처 입력

---

교체 작업 과정

1단계 — 안전 준비 (가장 중요)

고전압 시스템 작업이므로 아래 순서를 반드시 지켜야 합니다.

• 차량 전원 OFF

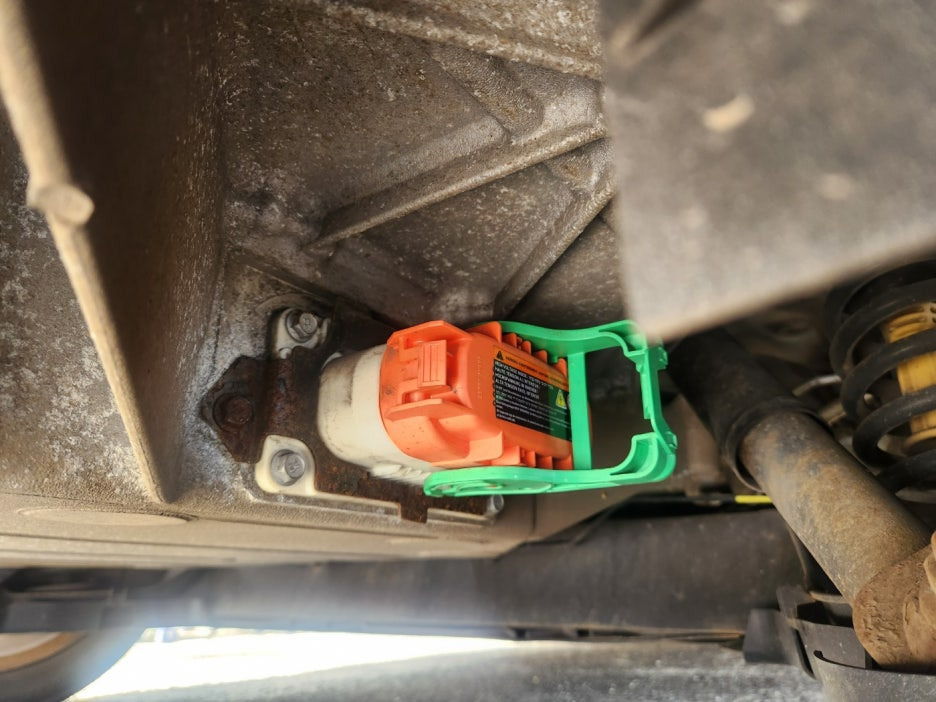

• 고전압 배터리 차단기 분리
• 12V 배터리 마이너스 단자 분리

절대 생략하면 안 됩니다.

---

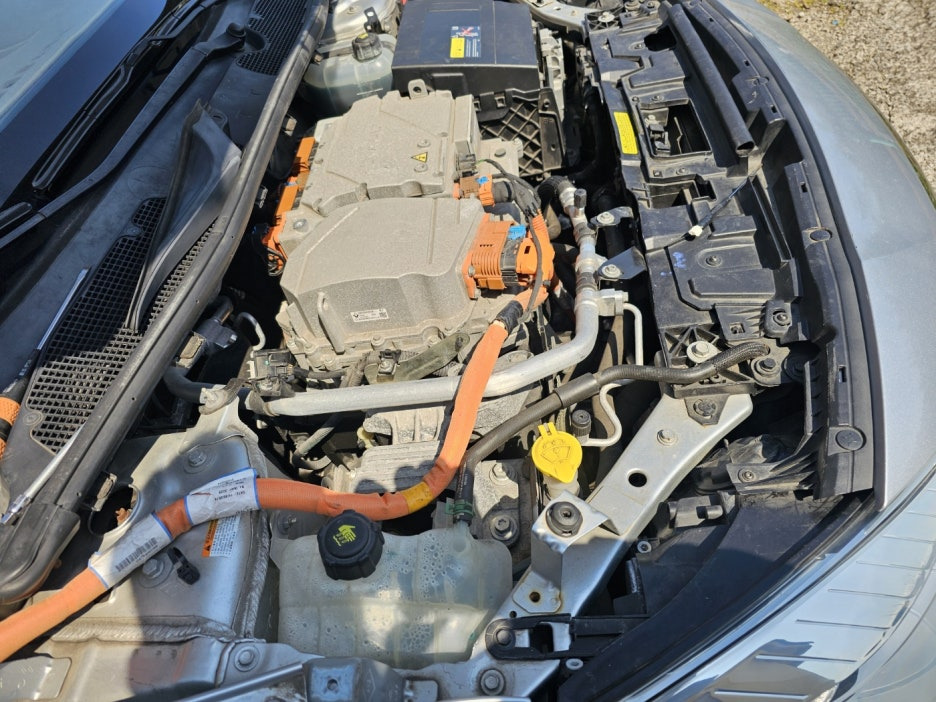

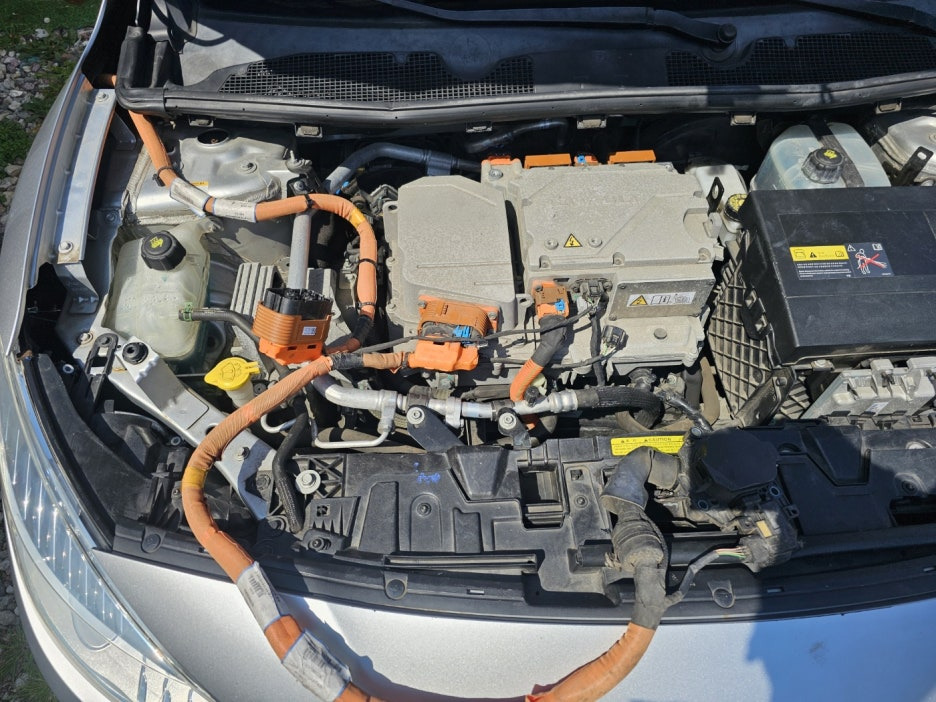

2단계 — 기존 BCB 탈거

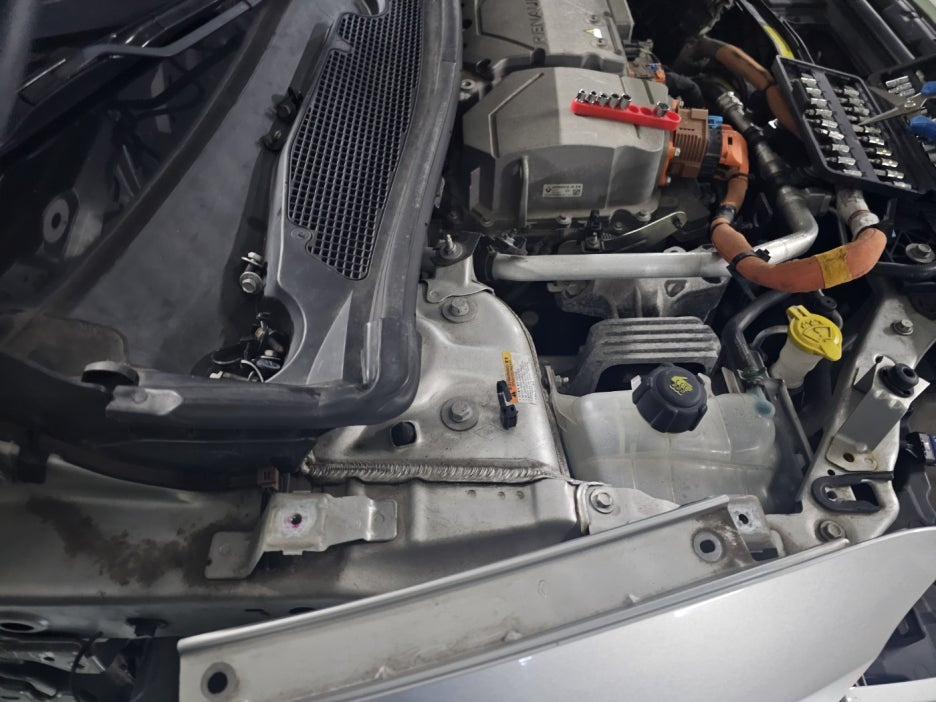

• 배터리 상단 커버 분리
• BCB 고정 볼트 해체

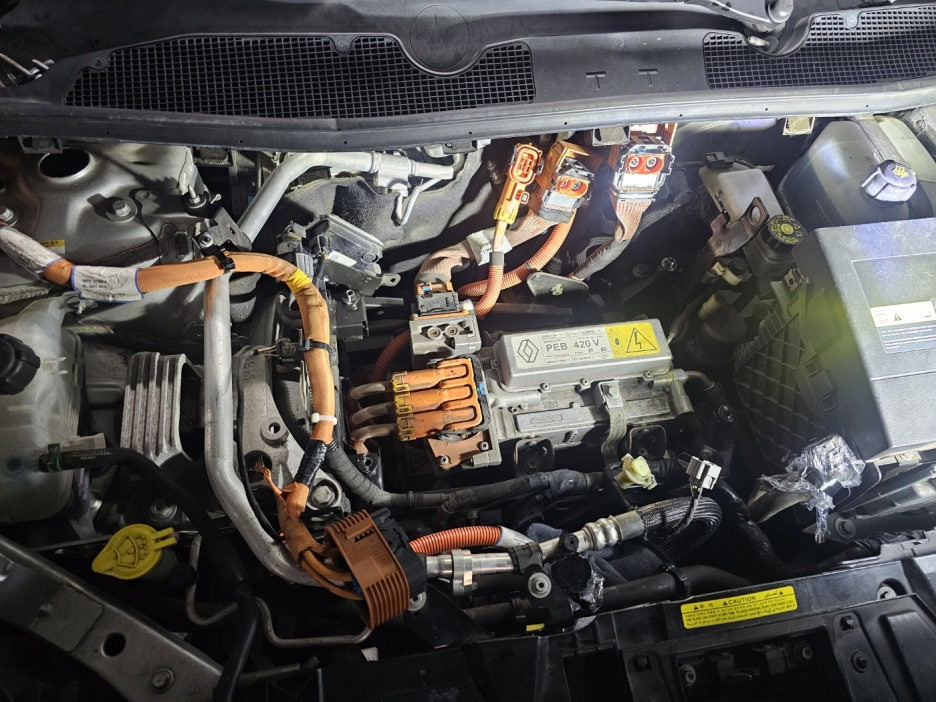

• 아래 커넥터들 순서대로 분리



커넥터	비고
HV 인터락 커넥터	오렌지색
상단 신호 커넥터

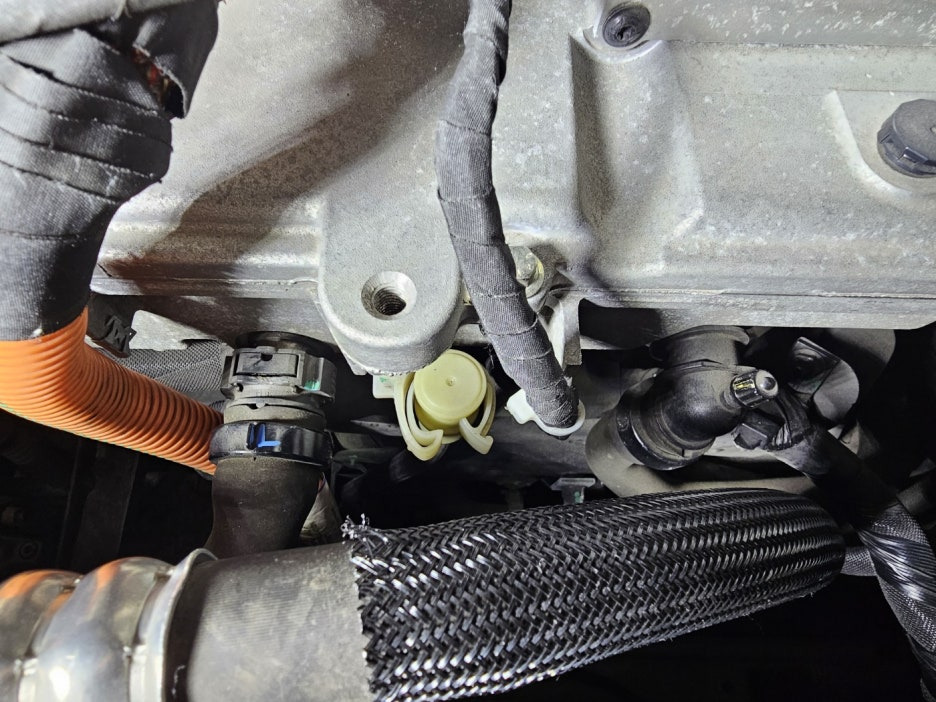

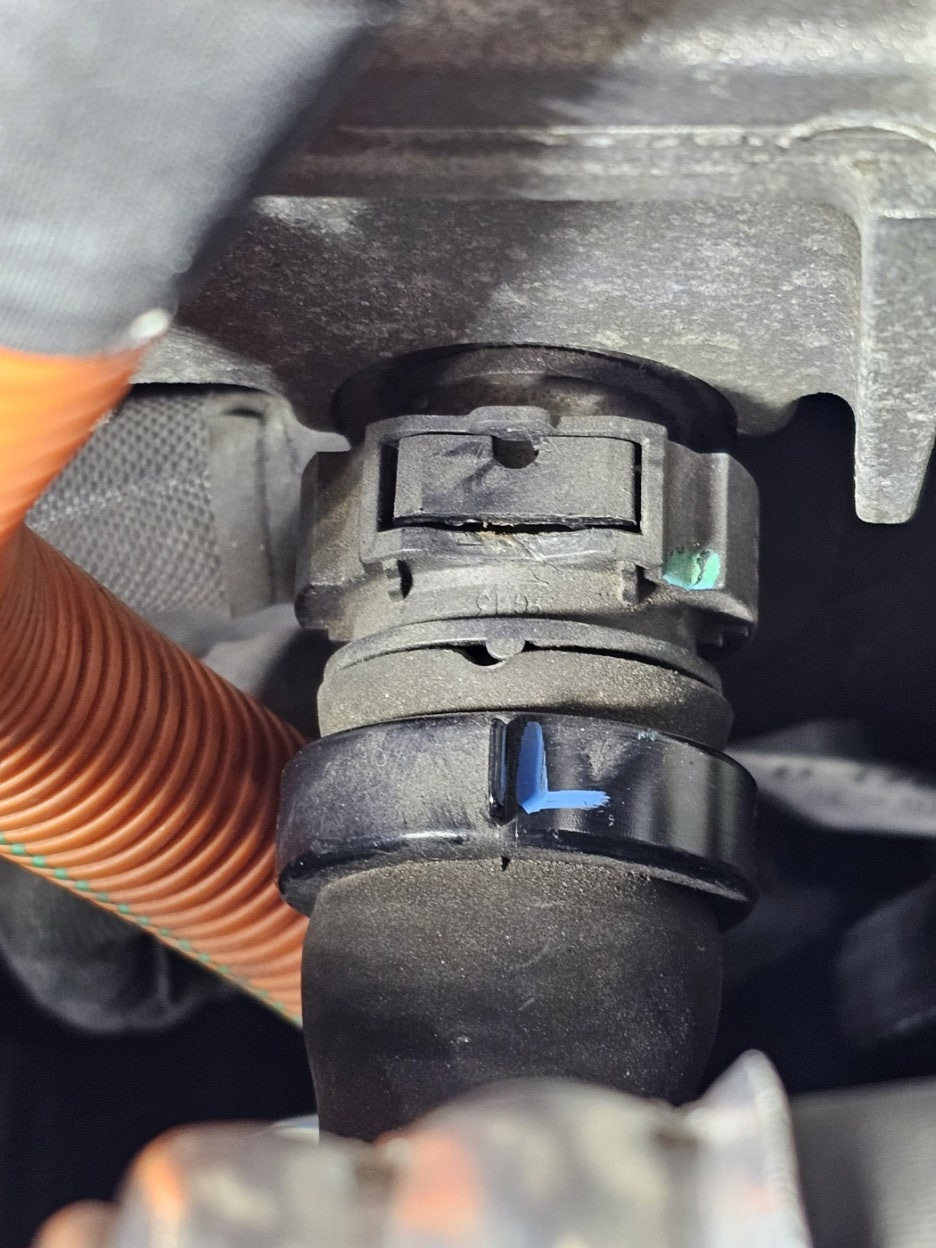

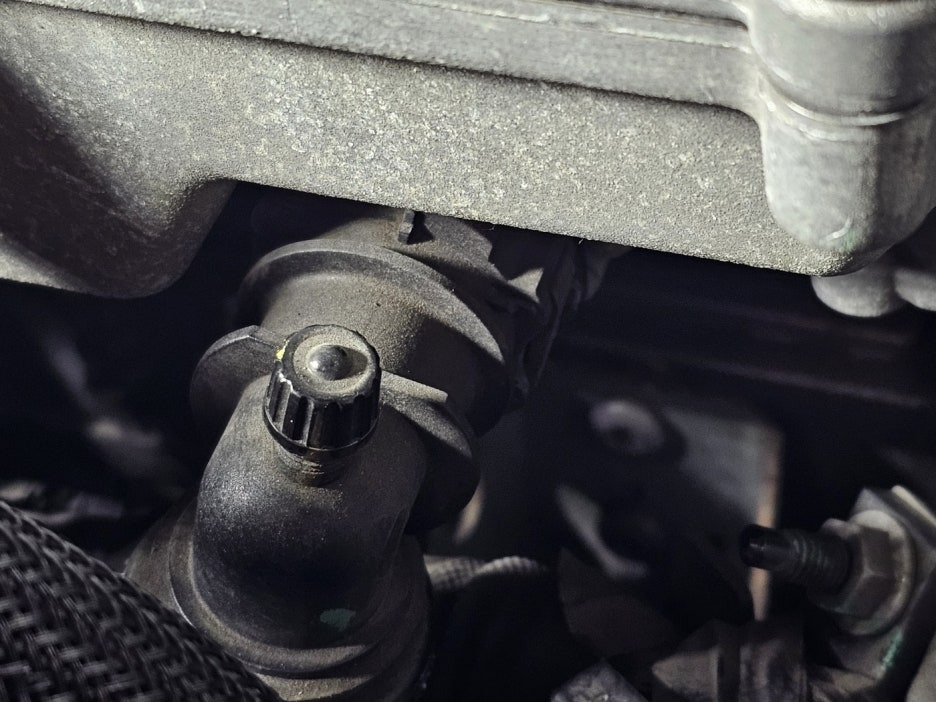

전류센서 커넥터 냉각수 배관 출수관, 입수관

• 셀 병합
• 행 분할
• 열 분할
• 너비 맞춤
• 삭제

---

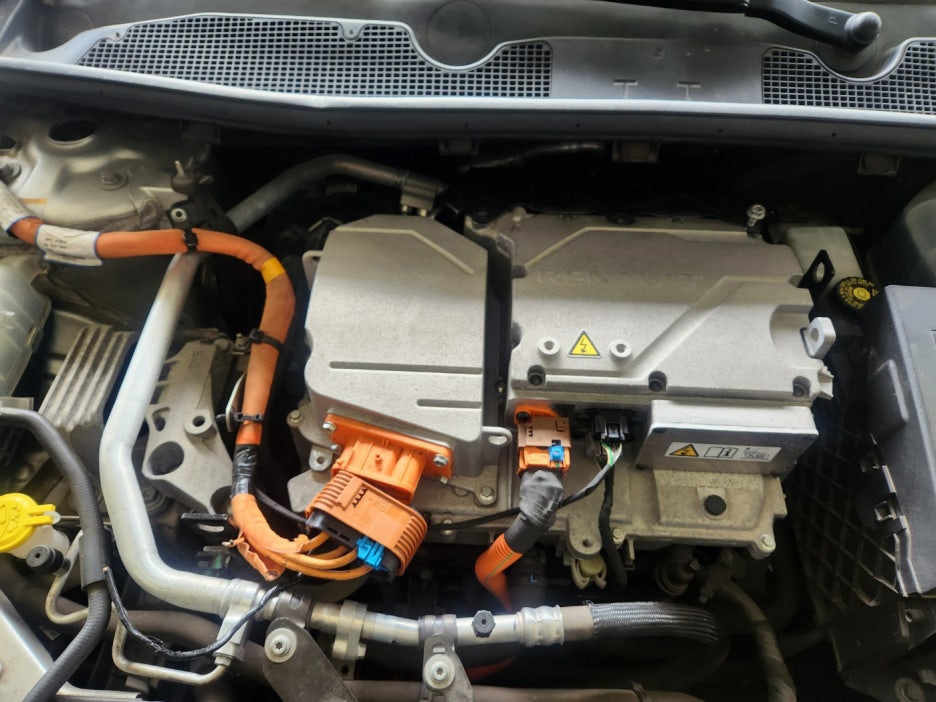

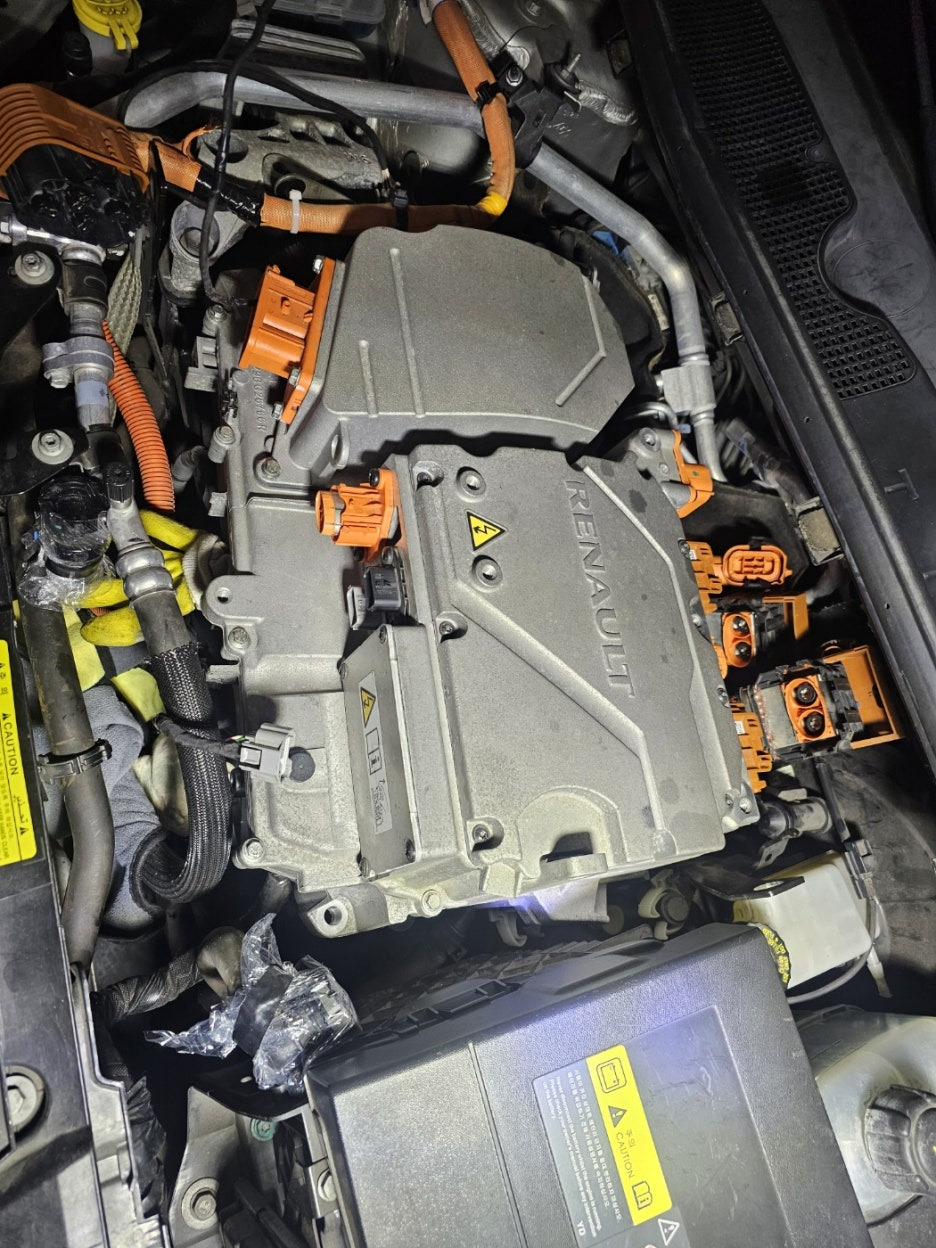

3단계 — 새 BCB 장착

• 새 BCB를 위치에 맞게 장착
• 고정 볼트 체결
• 커넥터 재연결

반드시 확인할 것들:

• 인터락 커넥터 완전 체결 → 딸깍 소리 필수
• 커넥터 핀 휘어짐 없는지 확인
• 접지 상태 확인

---







4단계 — 마무리 및 초기화

• 기존 하네스 로드 케이블 분리 및 재연결
• 12V 배터리 재연결
• OBD로 오류코드 삭제

---

시행착오 — 첫 번째 BCB가 불량이었다

교체 후 충전을 시도했더니 증상이 그대로였습니다.

충전 연결 → 즉시 차단 → 반복.

커넥터 체결 상태도 다시 확인하고 초기화도 재시도해봤지만 변화가 없었습니다. 폐차장에 상황을 설명했더니 부품 자체 불량일 가능성이 높다며 다른 BCB를 다시 보내주겠다고 했습니다.

두 번째 BCB로 재교체 후 → 정상 작동 ✅

---

결과



항목	결과
완속 충전	✅ 정상
급속 충전	✅ 정상
충전 끊김	✅ 해소

• 셀 병합
• 행 분할
• 열 분할
• 너비 맞춤
• 삭제

원인은 명확했습니다. BCB 불량.

---

작업하면서 느낀 점

충전 문제는 BCB를 먼저 의심하세요. SM3 ZE에서 충전 관련 이상이 생기면 BCB를 가장 먼저 체크하는 게 시간을 아끼는 방법입니다.

중고 부품은 불량 가능성을 항상 염두에 두세요. 교체 후에도 증상이 동일하다면, 작업 실수보다 부품 자체 불량을 먼저 의심해보세요. 저처럼 작업은 멀쩡히 했는데 부품 때문에 두 번 작업하는 상황이 생길 수 있습니다.

인터락 커넥터 체결은 끝까지. 딸깍 소리가 날 때까지 완전히 밀어 넣지 않으면 충전이 아예 안 됩니다. 가장 흔한 실수 포인트입니다.

공식 사업소 견적은 참고만 하세요. 신품 교체 700만 원이라는 견적이 나왔지만, 폐차장 중고 부품으로 훨씬 합리적으로 해결할 수 있었습니다. 단종 차량일수록 부품 수급 루트를 다양하게 알아보는 게 중요합니다.

중고로 구매해서 사업소 가지고 가면 공임비 받고 교체도 해주니, bcb만 따로 구해서 사업소에서 교체진행을 하셔도 됩니다. 그러나bcb가 불량일 경우에도 공임비는 받으니 이점 참고하셔요.

---

💬 한 줄 요약 충전 연결해도 반응 없고 충전 불가 상태라면 → BCB 불량을 먼저 의심하세요.

출처 입력

SM3 ZE 유지하시는 분들께 조금이나마 도움이 되길 바랍니다. 궁금한 점은 댓글로 편하게 남겨주세요 🙂
